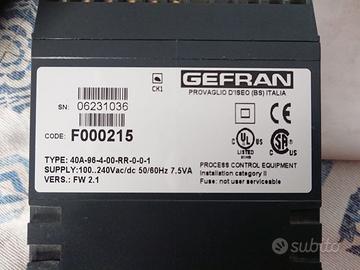

Indicatore 40A-96 Gefran F000215

Descrizione

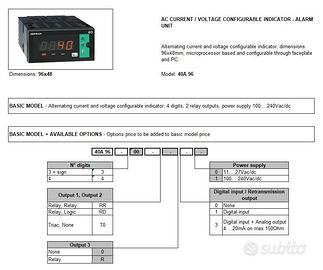

Indicatore a microprocessore nel formato 96×48 (1/8 DIN) realizzato in tecnologia SMT. Gli strumenti sono dotati di frontalino in membrana lexan (garantito IP65) dotato di 3 tasti, display a 3 digit per il formato 48x48 e display a 3/4 digit per il formato 96x48 e 3 led per indicare lo stato delle uscite. La sezione dei segnali di ingresso fornisce una visualizzazione del valore del seno effettivo corrispondente ai seguenti segnali: – Tensione AC: da 0 a 2, da 0 a 20, da 0 a 200 e da 0 a 500Vac – AC: da 0 a 20, da 0 a 50, da 0 a 200mAac da 0 a 1, da 0 a 5Aac Le selezioni vengono effettuate utilizzando i pulsanti del pannello frontale ei corrispondenti terminali di ingresso.Non sono necessari shunt o adattatori esterni.Un ingresso digitale (24Vdc/4mA) è disponibile per reset, hold, flash, gestione picchi o rilascio latch. Gli strumenti hanno un massimo di 3 uscite, che possono essere relè meccanici (5A/250V) o uscite logiche (0…11Vdc). È disponibile un'uscita 4-20 mA (150 W max) per ritrasmettere il segnale di ingresso misurato. L'uscita di ritrasmissione, l'ingresso digitale e la terza uscita sono alternative in formato 48×48, tutte queste opzioni sono disponibili contemporaneamente in formato 96×48. Infine è possibile inserire un connettore a T (in alternativa alle altre due uscite a relè) per pilotare carichi resistivi fino ad un massimo di 2,5A a 220V. La programmazione dello strumento è semplice grazie al raggruppamento dei parametri in blocchi funzione (CFG per isteresi allarme, Inp per ingressi, Out for outputs…) e un menu di inserimento dati semplificato. La configurazione può essere ulteriormente semplificata utilizzando un kit di programmazione per PC composto da un cavo di collegamento e un programma di guida ai menu che funziona in ambiente Windows.Un codice di sicurezza software personale configurabile (protezione con password) può essere utilizzato per limitare i livelli di modifica e visualizzazione dei parametri di configurazione.
