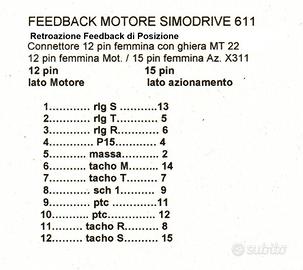

FEEDBACK MOTORE SIMODRIVE 611

Descrizione

Retroazione Feedback di Posizione Connettore 12 pin femmina con ghiera MT 22 12 pin femmina Mot. / 15 pin femmina Az. X311 12 pin 15 pin lato Motore lato azionamento 1………… rlg S ………..13 2………… rlg T………… 5 3………… rlg R………… 6 4…………. P15………… 4 5……….. massa……….. 2 6……….. tacho M……... 14 7……….. tacho T……… 7 8………… sch 1………. 9 9………… ptc ………….11 10……….. ptc………….. 12 11……… tacho R………. 8 12……… tacho S………. 15
