Antico squadro graduato NEUHÖFER & SOHN c.1885

Descrizione

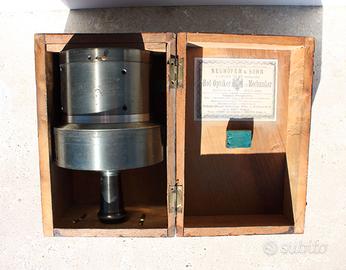

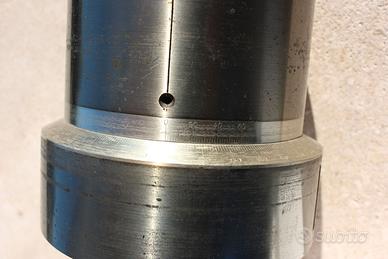

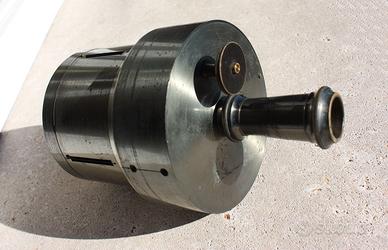

Antico strumento scientifico di rilevamento topografico, in ottone massiccio con nichelatura protettiva superficiale, realizzato da NEUHÖFER & SOHN – Vienna nel 1880-1885 circa. Questo strumento può essere utilizzato per tracciare sul terreno allineamenti corrispondenti a diversi angoli azimutali di uno spazio, con l'obiettivo di definire le distanze e le quote nel modo più accurato. Il corpo principale dello strumento è composto da due parti cilindriche sovrapposte. La parte inferiore è fissa, viene montata in stazione di rilevamento topografico su un cavalletto all'altezza dell'occhio per traguardare e può essere ruotata durante il piazzamento: durante l'inquadramento dell'obbiettivo sull'alidada a fessura, si sposta manualmente mediante un manicotto tronco-conico a pignone dentato e cremagliera posto alla base, ma poi resterà immobile durante la lettura; sul suo lembo superiore è incisa una scala circolare con suddivisione in gradi sessagesimali. La parte superiore dello squadro è provvista di un nonio di lettura con 30 suddivisioni (di cui sono indicati i soli valori 0 - 20 - 40 - 60) ed una vite a bottone, inserita nella base della parte inferiore, ne consente la rotazione rispetto alla parte inferiore fissa, solidale al manicotto. Lo strumento è dotato di una bussola inserita nella sommità del cilindro superiore, in modo da leggere l'angolo azimutale magnetico della linea di puntamento. Si tratta di uno strumento originale, in ottimo stato di conservazione e di funzionamento, corredato della sua custodia originale in legno massiccio realizzata a mano, che presenta giunzioni a coda di rondine e conserva anche la maniglia, le cerniere e le chiusure originali in ottone. Lo strumento pesa 1410 grammi, il cilindro superiore ha un diametro di 94 mm, il cilindro inferiore ha un diametro di 110 mm, l’altezza totale è pari a circa 17 cm.
