Scheda per controllo luci

Descrizione

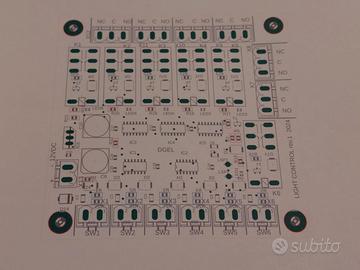

La scheda può controllare sei luci, per sei ambienti diversi da un punto di controllo ciascuno, è possibile aumentare i punti di controllo per ogni luce, collegando ad ogni ingresso, più interruttori momentanei in parallelo, si può così ottenere una luce comandata da più punti senza l’uso di deviatori e invertitori. Gli ingressi sono in bassa tensione e la corrente che circola nei circuiti di ingresso è irrilevante, quindi è possibile, per questi collegamenti, usare del cavo di piccola sezione. Le sei uscite, disponibili tramite i relativi connettori, offrono un deviatore puro: NC-C-NO, utile a comandare delle utenze remote. Nella scheda sono montati sei diodi led, uno per ogni canale, il led acceso, indica che il canale è attivato ed è avvenuta la commutazione da C-NC a C-NO. La commutazione avviene premendo un pulsante collegato ad un ingresso e rimane attiva, ripremendo il pulsante, l’uscita relativa torna nella condizione iniziale (C-NC). La scheda è alimentata in CC con una tensione di 12VDC da collegare al relativo connettore, è protetta contro le inversioni di polarità e le sovratensioni transitorie, il consumo, con tutti i canali attivati, è di 25mA. Un micro-switch, sulla scheda, se premuto, opera il reset di tutti i canali attivi. Tutti gli ingressi sono protetti contro fenomeni transitori e sono in bassa tensione. All’accensione, e in caso di blackout, al ripristino dell’energia elettrica, tutti i canali non sono attivi (luci spente). La scheda può essere utilizzata nel campo civile e nel campo della nautica. La scheda viene fornita con tutte le morsettiere volanti, ed è quindi pronta per essere cablata. RIEPILOGO Alimentazione: 12VDC Consumo: 25mA Carico: 6A/220VAC Per maggiori informazioni, contattatemi . E' possibile la fatturazione
