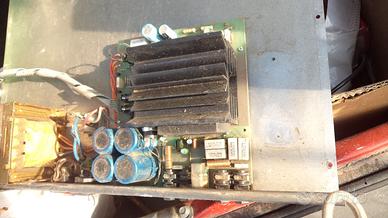

Telaio aperto amplificatore di potenza audio

Descrizione

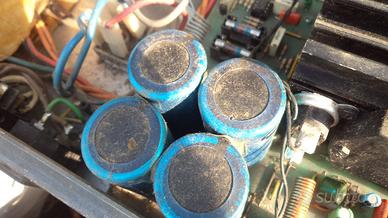

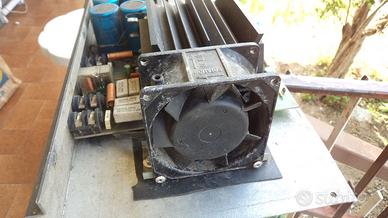

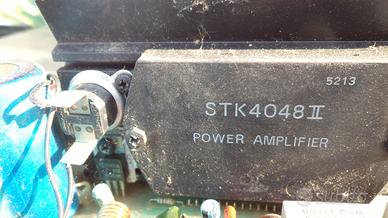

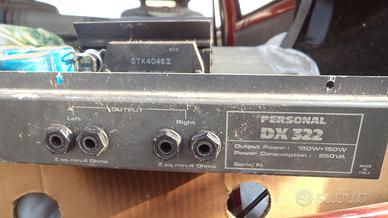

Telaio metallico con montati componenti vari, cablati. Supporta un amplificatore con 2 integrati ibridi sanyo STK4048II, un alimentatore con un trasformatore da 500VA, un ponte diodi e stadi di filtro sul circuito stampato.Ha a bordo un circuito di ritardo che connette le uscite dopo l'avviamento. La potenza nominale è 150+150W,su 4 Ohm. E' equipaggiato con un ventilatore che soffia sul dissipatore. Il dissipatore è sottodimensionato per un funzionamento con convezione naturale. Proviene da un vecchio mixer (1987) della FBT che è stato cannibalizzato. I componenti si prestano ad essere spostati sul telaio, ora seguono un andamento allineato (erano sulla parte alta del leggio mixer, tutti in fila nel senso dei connettori in ingresso). La distorsione dichiarata per i componenti attivi della Sanyo impiegati è dello 0,4%, per cui non si presta per l'audio esoterico. Comunque l'amplificatore è stereofonico a trafo unico, molto particolare. Perfettamente funzionante.Se necessario posso dare uno stralcio dello schema del mixer, relativo a questo stadio. La logica di connessione è due ingressi schermati sbilanciati, due doppie uscite su jack da 6,3 mm mono.Per ora non vi sono connettori unificati da "audiofilo" per connettere la bassa frequenza in ingresso.Vi è uno strip a passo 2,54 mm sul quale saldare un cavetto schermato con massa comune.A zero dB in ingresso si raggiunge realmente la potenza dichiarata, su 4 ohm. Le foto sono state scattate in più riprese, anche con ventilatore assente, dato che ho dovuto sostituire l' interruttore di rete che ohni tanto faceva cilecca. Per meglio sfruttare il ventilatore si dovrebbe aggiungere un condotto che canalizza l'aria mossa dalla ventola a lungo i profili del dissipatore.
